CAJONES
                                                                                      Inicio  

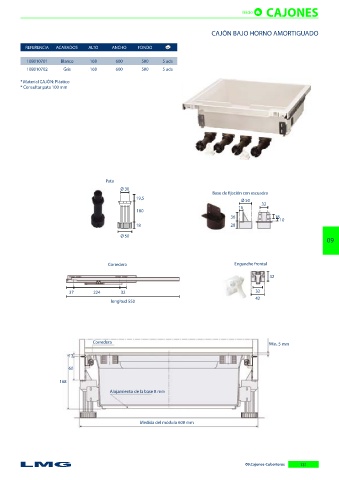

                                                                           CAJÓN BAJO HORNO AMORTIGUADO


          REFERENCIA  ACABADOS  ALTO    ANCHO    FONDO

          108010701   Blanco     168      600      500    5 uds
          108010702    Gris      168      600      500    5 uds

        * Material CAJÓN: Plástico
        * Consultar pata 100 mm



















                                      Pata
                                           Ø 30
                                                                            Base de fijación con escuadra
                                                 19,5                                 Ø 50
                                                                                             32
                                                                                     15
                                                 100
                                                                                  36              18
                                                                                                   10
                                                 18                               28
                                           Ø 50
                                                                                                                    09



                                       Corredera                                   Enganche frontal

                                                                                                32


                         37       224      32                                              32
                                                                                           42
                                        longitud 550






                                  Corredera                                                     Min. 5 mm

                         12

                         60

                      168
                                        Alojamiento de la base 8 mm





                                                  Medida del módulo 600 mm
